Un diseñador puede encontrarse con la necesidad de modelar normales, es decir, bulones, arandelas, tuercas, etc. Estos elementos suelen estar modelados y en catálogos, pero en algunas ocasiones no y debemos hacerlo para su utilización en algún proyecto.

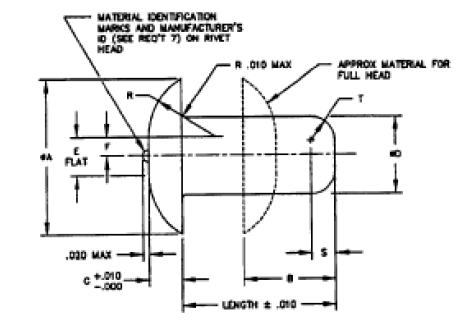

Por ejemplo supongamos que el remache sólido definido en la norma NASM20470 no se encuentra disponible en ningún catalogo 3D y debemos crearlo nosotros. El primer paso seria localizar dicha norma que lo define y obtener su plano con sus respectivas cotas.
La norma contiene una centena de variantes según diámetro y longitud, no vamos a crear un modelo por cada uno. Catia no ayuda a esta tediosa tarea con la parametrización de modelos mediante tablas de diseño.
Para nuestro caso he creado una tabla de diseño para la serie “AD” correspondiente al material 2117-T4 AL ALLOY. Para su creación es recomendable seguir estos pasos:
- Modelado parametrizado de normal
- Creación de la tabla de diseño.
- Vinculación de la tabla de diseño con el modelo.
Después de unos minutos de dedicación y con los conceptos claros tenemos como resultado.
Como se puede observar en la imagen he modelado una versión original y en su estado de instalación.
Descargar modelo Catia.
Modelo creado un lunes 30 de junio del 2014.
