Una mañana me encuentro un curioso plano encima del pupitre, se trata de un medidor de espesores, y que es necesario modelar para un proyecto, en fin, así es la vida del diseñador.
La primera atacada es analizar el plano y sus cotas, sólo hay uno, no hay plano de despiece, ni de detalle de las piezas que componen a este aparato. El jefe quiere que el modelo resultante sea un ensamblaje y es cuando se agudiza el ingenio, pues debo dividir en las piezas que estime oportunas.
2) Botón circular grande.
3) Botón rectangular.
4) Cuerpo.
5) Display.
6) Mango.
7) Portapilas.
8) Sensor.
9) Tapa

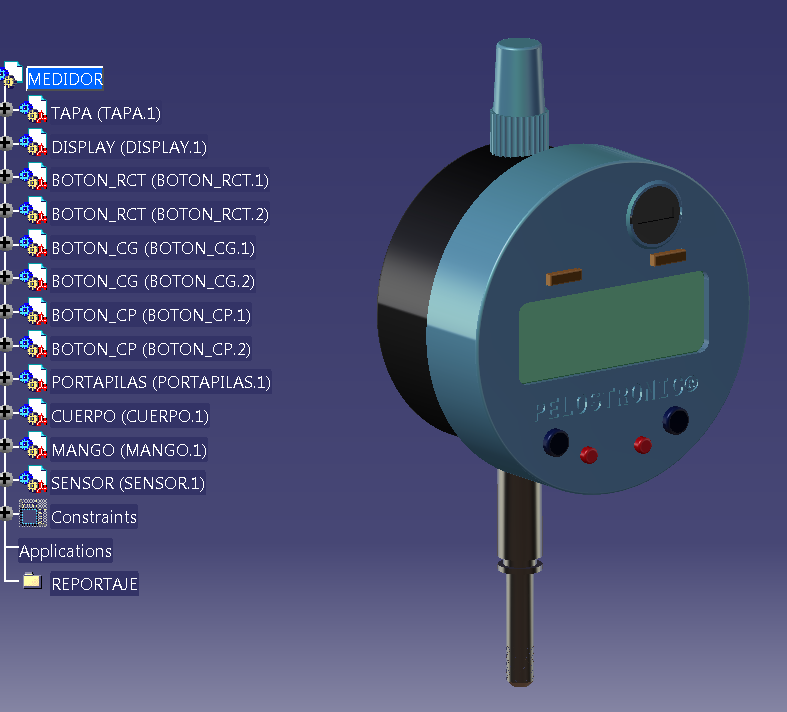

Estas son las piezas que bajo la filosofía de Catia he modelado independientes en un fichero PART, para luego poder ensamblar todo el conjunto en un fichero tipo PRODUCT. Cada modelo lo he parametrizado para facilitar las modificaciones posteriores.
Una vez creadas las nueves piezas y ensambladas, sólo queda crearnos un escenario y aplicar material a cada una de las partes, para finalmente hacer un renderizado y posterior sesión fotográfica.
Descarga del modelo.
Este modelo fue creado jueves 3 de julio del 2014
